Аудит защищённости объекта ТЭК от ударов БПЛА в Набережные Челны
Прежде чем проектировать защитные конструкции, нужно ответить на три вопроса: что на объекте критично, от какого БПЛА защищаемся и в какой очерёдности тратим бюджет. Проводим аудит по методике Рекомендаций Минобороны и СП 542.1325800.2024 — на выходе перечень критических элементов, уровень защиты по каждому и очередность с ориентировочными суммами.
Зачем нужен аудит до проектирования
Рекомендации Минобороны показывают, что типовая ошибка — защищать не то. На АЭС реактор защищён проектом, а щит управления и резервное энергоснабжение — нет. На нефтебазе критичны резервуары и насосная, а не административный корпус. На подстанции стенка из блоков ФБС держит дрон, но не осколочно-фугасное воздействие. Без разбора объекта деньги уходят на конструкции, которые не закрывают реальный сценарий.
Рекомендации задают ориентир: стоимость системы комплексной защиты потенциально опасного объекта — около 4 % от стоимости объекта в целом. Аудит показывает, укладывается ли требуемая защита в этот порог и что делать, если нет.
Что входит в аудит
- Сбор исходных данных — генплан, перечень зданий и сооружений, категория объекта, паспорт безопасности (в части, которую вы готовы предоставить), климатический район.
- Выезд и обследование площадки — фиксация геометрии, высот, подходов, существующих конструкций и ограничений по обслуживанию.
- Перечень критических элементов — что при поражении останавливает объект, что даёт каскадное развитие аварии, что имеет самый долгий срок восстановления.
- Модель угрозы — расчётный класс БПЛА по СП 542 (масса, скорость, масса заряда), вероятные направления и высоты подхода, сценарии бокового захода и запуска с ближней дистанции.
- Уровень защиты по каждому элементу — по таблицам 6.1 и 6.2 СП 542.
- Технические решения и очередность — что защищаем в первую очередь, что во вторую, с ориентировочной стоимостью по каждой очереди.
- Проверка по критерию 4 % и рекомендации по оптимизации, если бюджет не сходится.
Что вы получаете на выходе
| Документ | Содержание |
|---|---|
| Отчёт по обследованию | Схема объекта с отметкой критических элементов, фотофиксация, ограничения площадки |
| Модель угрозы | Расчётный класс БПЛА, сценарии подхода, обоснование уровня защиты |
| Перечень мероприятий | Конструктивная защита, маскировка, организационные меры — по каждому элементу |
| Очередность и бюджет | Разбивка по очередям с ориентировочной стоимостью и проверкой по критерию 4 % |
| Техническое решение | Эскизные схемы ЗОК по ключевым элементам — основа для КМ/КМД |
Расчётные типы БПЛА (классификация СП 542.1325800.2024)
| Тип БПЛА | Взлётная масса | Скорость | Масса заряда (ТНТ) |
|---|---|---|---|
| Малые | до 30 кг | до 60 км/ч | до 6 кг |
| Лёгкие | 30…100 кг | 60…120 км/ч | 6…10 кг |
| Средние | 100…250 кг | 120…200 км/ч | 10…15 кг |

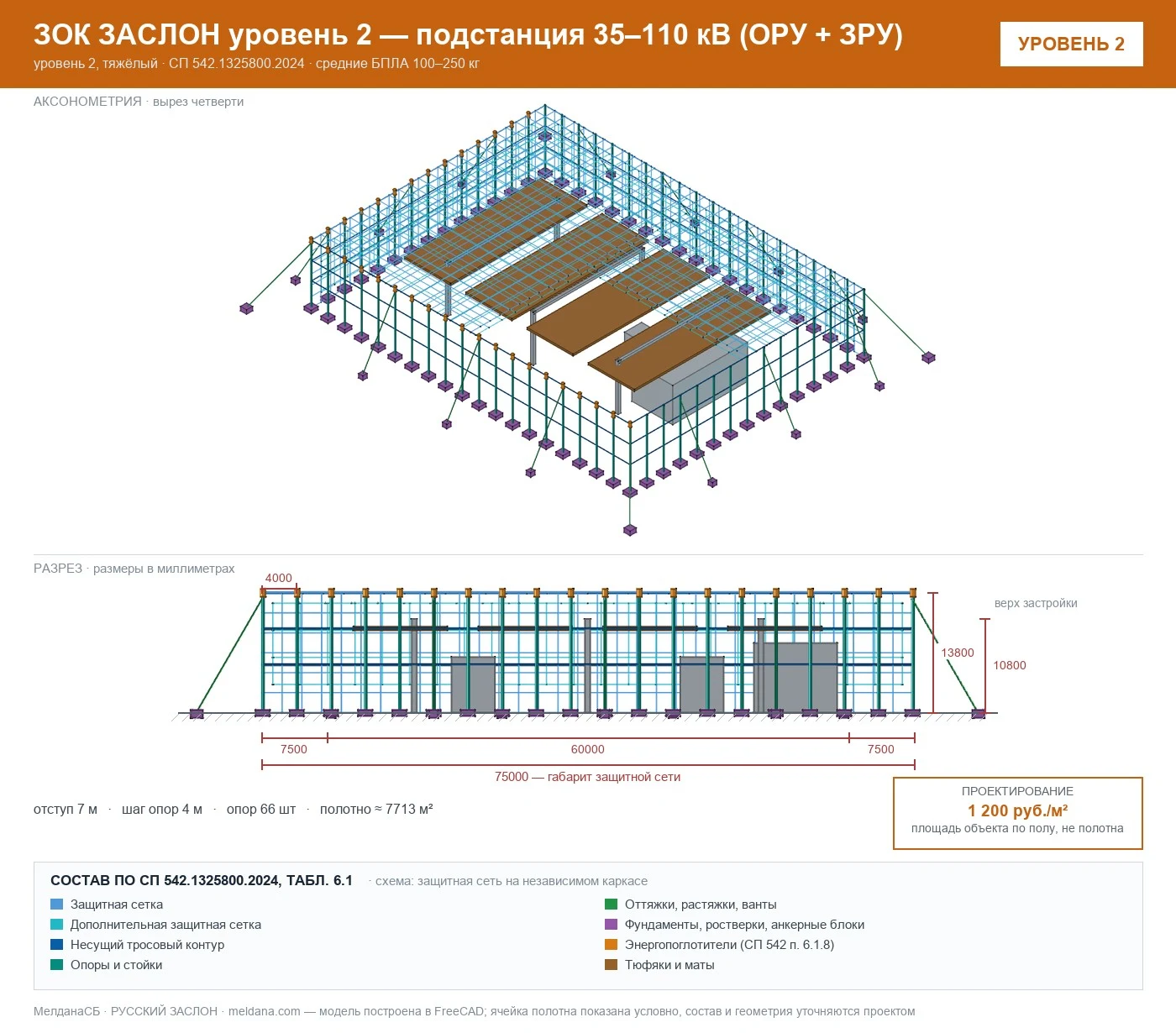

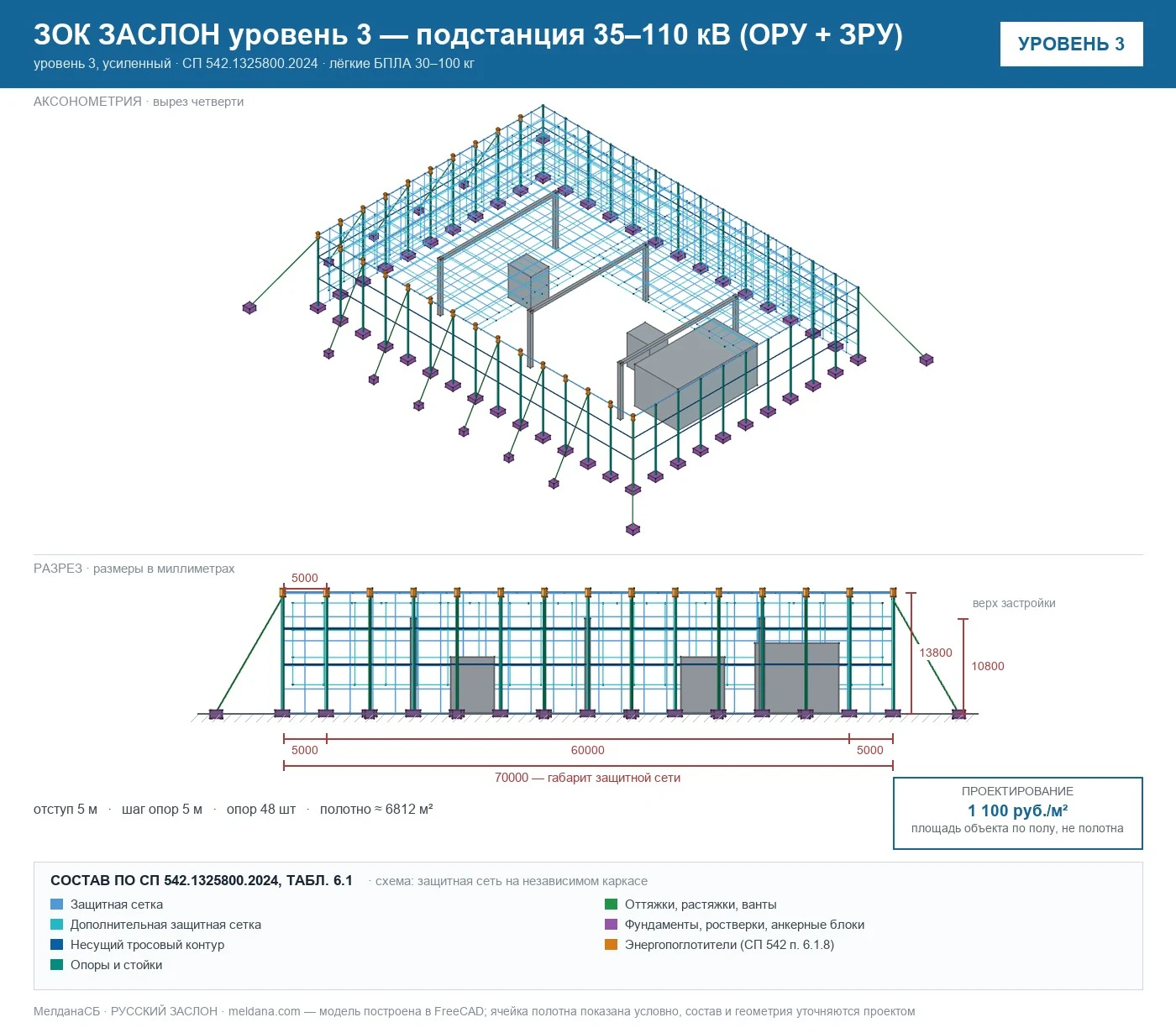

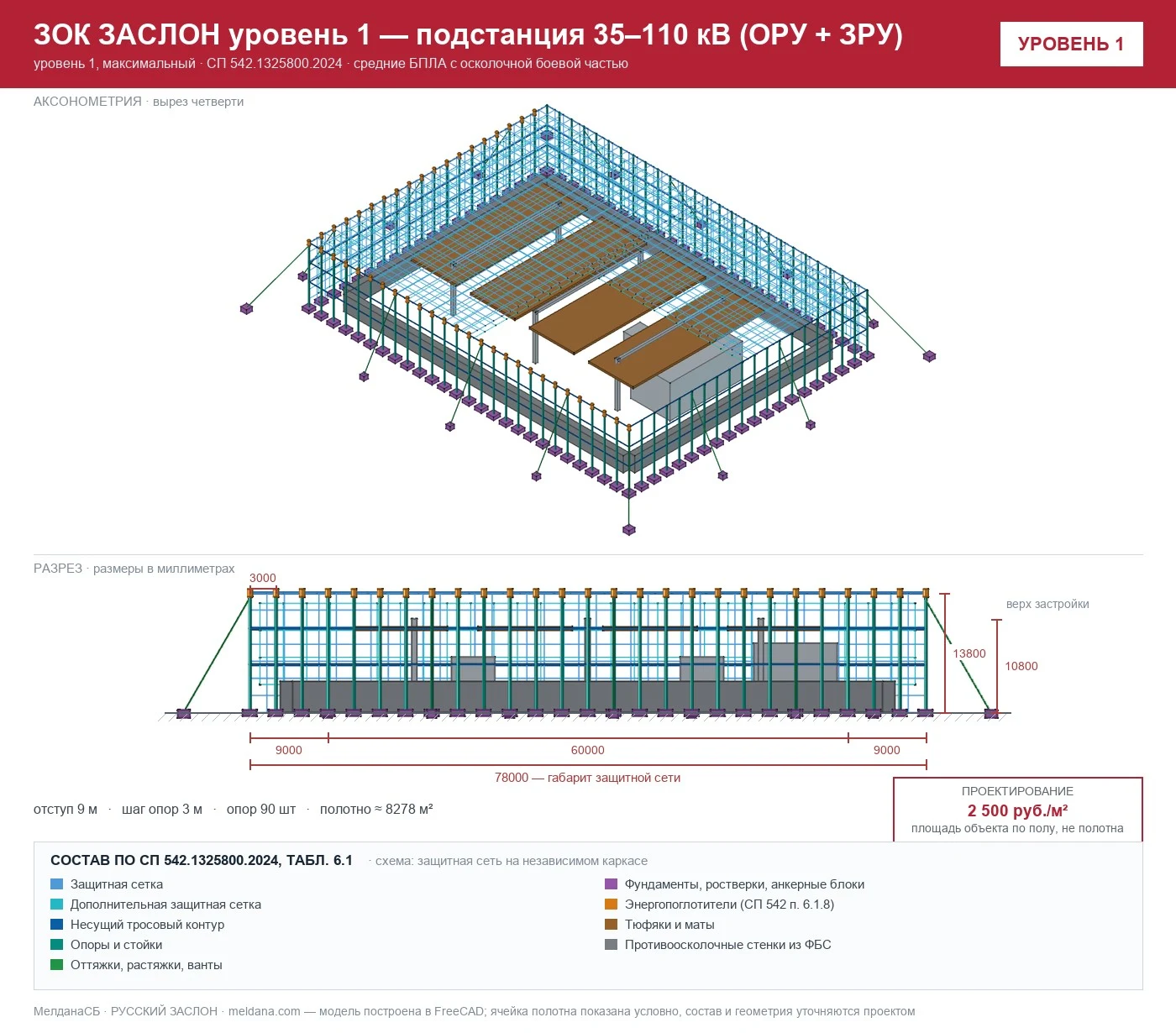

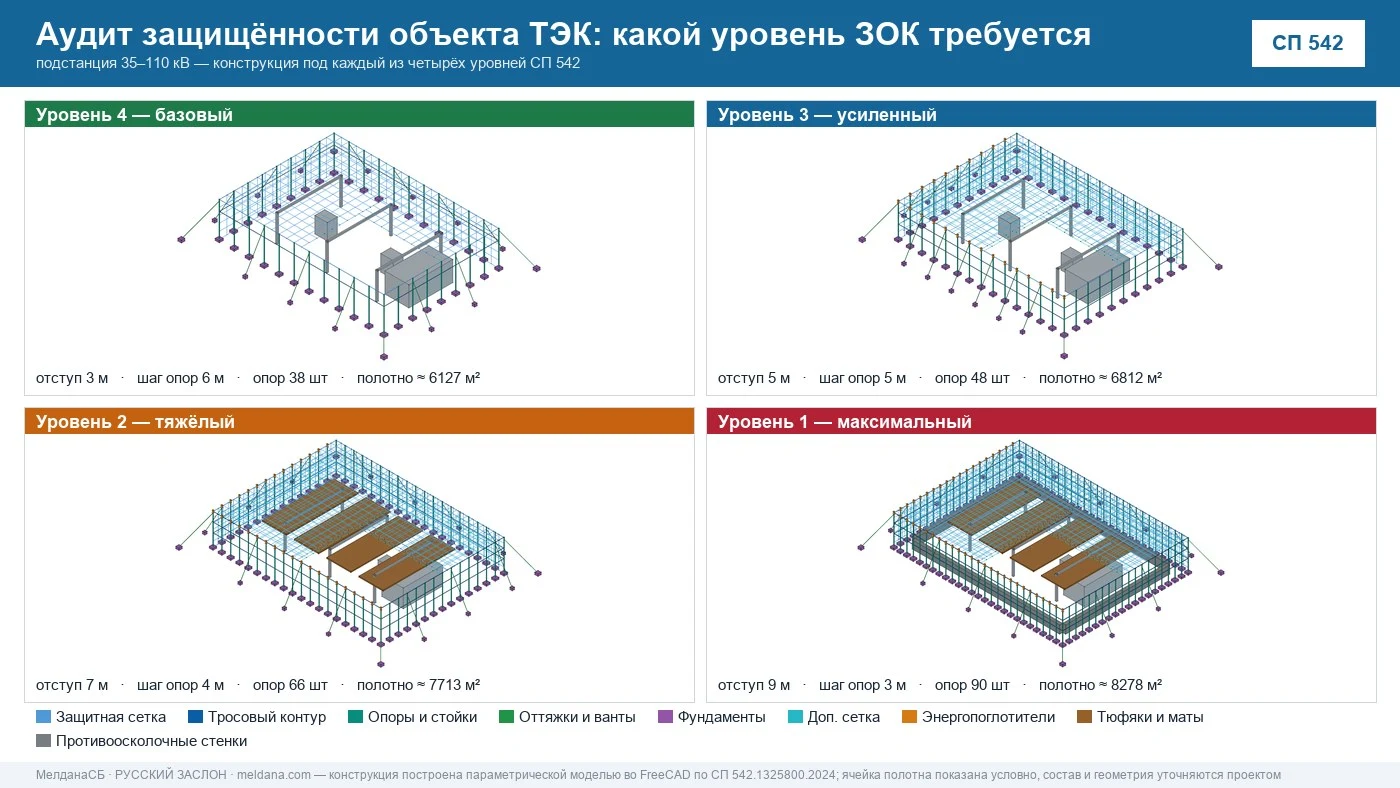

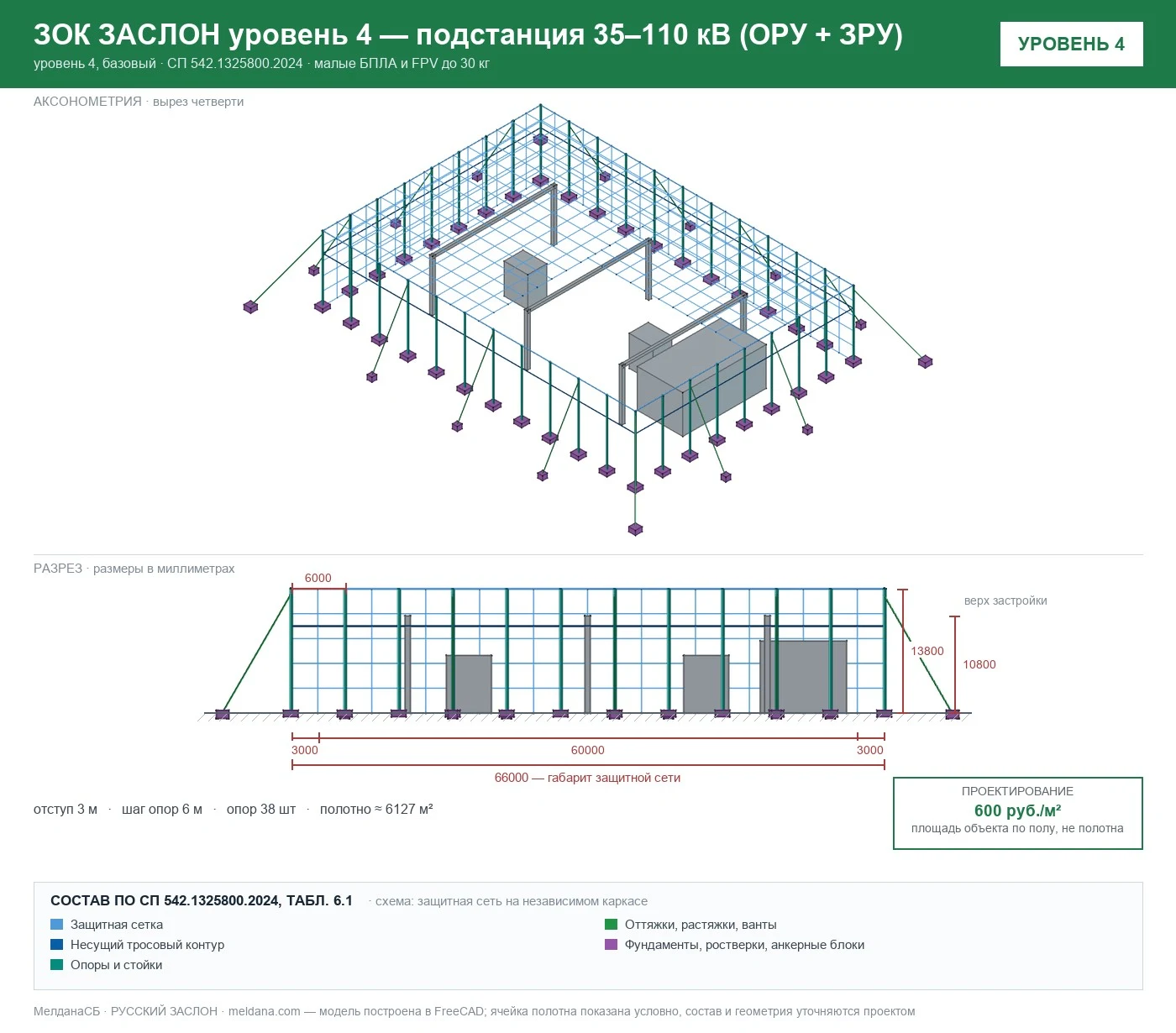

Уровень защиты по СП 542 (табл. 6.1 и 6.2) выбирается по расчётному классу БПЛА: от базового 4-го уровня (малые аппараты) до 1-го, высшего (средний БПЛА с осколочным воздействием). Как выбирается уровень — в материале Классы БПЛА и уровни защиты.
По каким типам объектов работаем
| Тип объекта | Что обычно попадает в критические элементы |
|---|---|
| Нефтебазы, склады ГСМ, ЛПДС | Резервуары РВС, насосные, сливо-наливные эстакады |
| Магистральный трубопроводный транспорт | НПС, узлы запорной арматуры, площадочные объекты, места выхода трубы на поверхность |
| НПЗ и нефтехимия | Резервуарный парк, технологические установки, операторные, собственная энергетика |
| Электросетевые объекты | Силовые трансформаторы и реакторы, ОРУ, ЗРУ, релейные щиты, маслохозяйство |
| Генерация: ТЭС, ГЭС, котельные | Машинный зал, ОРУ и трансформаторы, ЦПУ, топливное хозяйство, водозабор |
| Газораспределение | ГРС, ГРП, узлы редуцирования |
Нормативная база аудита
- СП 542.1325800.2024 — защитные ограждающие конструкции от БПЛА, правила проектирования, и приложение к нему;
- Рекомендации по пассивной защите критически важных и потенциально опасных объектов Минэнерго России от ударов БПЛА (Минобороны России, 2026) — методика отбора элементов и параметры решений по типам объектов;
- ФЗ № 256-ФЗ от 21.07.2011 — безопасность объектов ТЭК; постановление Правительства РФ № 459 от 05.05.2012 — категорирование; постановление Правительства РФ № 1046 от 03.08.2024 — требования к безопасности и антитеррористической защищённости объектов ТЭК;
- ГОСТ Р 42.2.01-2014 — оценка состояния потенциально опасных объектов при воздействии обычных средств поражения;
- СП 20.13330.2016 и СП 16.13330.2017 — нагрузки и стальные конструкции (для эскизных решений).
Сроки и что дальше
| Этап | Срок |
|---|---|
| Предварительная оценка по документам | 2–3 рабочих дня |
| Выезд и обследование площадки | 1–2 дня на объект |
| Отчёт с очередностью и бюджетом | от 5 рабочих дней после обследования |
| Проектирование выбранной очереди (КМ, КМД, ПОС, расчёт) | от 3 недель |
После аудита вы можете заказать проектирование и монтаж у нас либо использовать отчёт как техническое задание для любого подрядчика. Наши профильные услуги: Защита резервуарных парков РВС под ключ, Проектирование ЗОК по СП 542, Монтаж ЗОК под ключ.
- собственный бренд и производство ЗАСЛОН — не перепродажа чужих конструкций;
- диэлектрическое исполнение ЗАСЛОН-Д для энергетики — арамид вместо полиамида при сохранении диэлектрических свойств;
- расчёт под реальный класс угрозы, а не «универсальная сетка»;
- владеем и активной защитой (обнаружение, подавление) — предложим эшелонированное решение;
- прозрачная экономика: прайс-лист и калькулятор ЗОК опубликованы на сайте.
Разбор Рекомендаций по типам объектов
Подробные материалы с полными цифрами документа:
