Проектирование ЗОК по СП 542 в Набережные Челны — состав РД, сроки, экспертиза
Защита от дронов начинается не с сетки, а с проекта: без расчёта по СП 542 конструкция не подтверждает защиту и не проходит экспертизу. Производитель ЗАСЛОН выполняет проектирование ЗОК полного цикла в Набережные Челны — от обследования и модели угрозы до рабочей документации и сопровождения экспертизы.
Зачем нужен проект ЗОК
- Подтвердить, от какого класса БПЛА защищает конструкция (расчёт по СП 542)
- Обосновать отступ, при котором детонация не разрушит объект
- Пройти Главгосэкспертизу или негосэкспертизу
- Закрыть требования антитеррористической защищённости документально
| Документ | Что требует |
|---|---|
| СП 542.1325800.2024 | Свод правил Минстроя (введён 26.01.2025) — проектирование ЗОК: классификация БПЛА, уровни защиты 1–4, нагрузки, расчёт. |
| ФЗ-256 · ПП № 1046 · ПП № 258 | Требования антитеррористической защищённости: обнаружение, пассивная защита и РЭБ против БПЛА для ТЭК и промышленности. |
| СП 20.13330 · СП 16.13330 · ГОСТ Р 51285 | Смежные нормы: нагрузки и воздействия, стальные конструкции, сетка двойного кручения. |
Ответственность за нарушение требований АТЗ — вплоть до уголовной (ст. 217¹ УК РФ).
Состав документации
| Раздел | Что входит |
|---|---|
| Обследование и модель угрозы | обмеры, геодезия, определение класса БПЛА и уровня защиты по СП 542 |
| Расчёт | кинетическая энергия удара, нагрузки и сочетания, тросовая система, опоры, фундаменты |
| КМ / КМД | конструкции металлические — рабочие чертежи каркаса, узлов, сеток |
| ПОС / ППР | проект организации строительства и производства работ |
| Спецификации | ведомости материалов и изделий линейки ЗАСЛОН |
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |

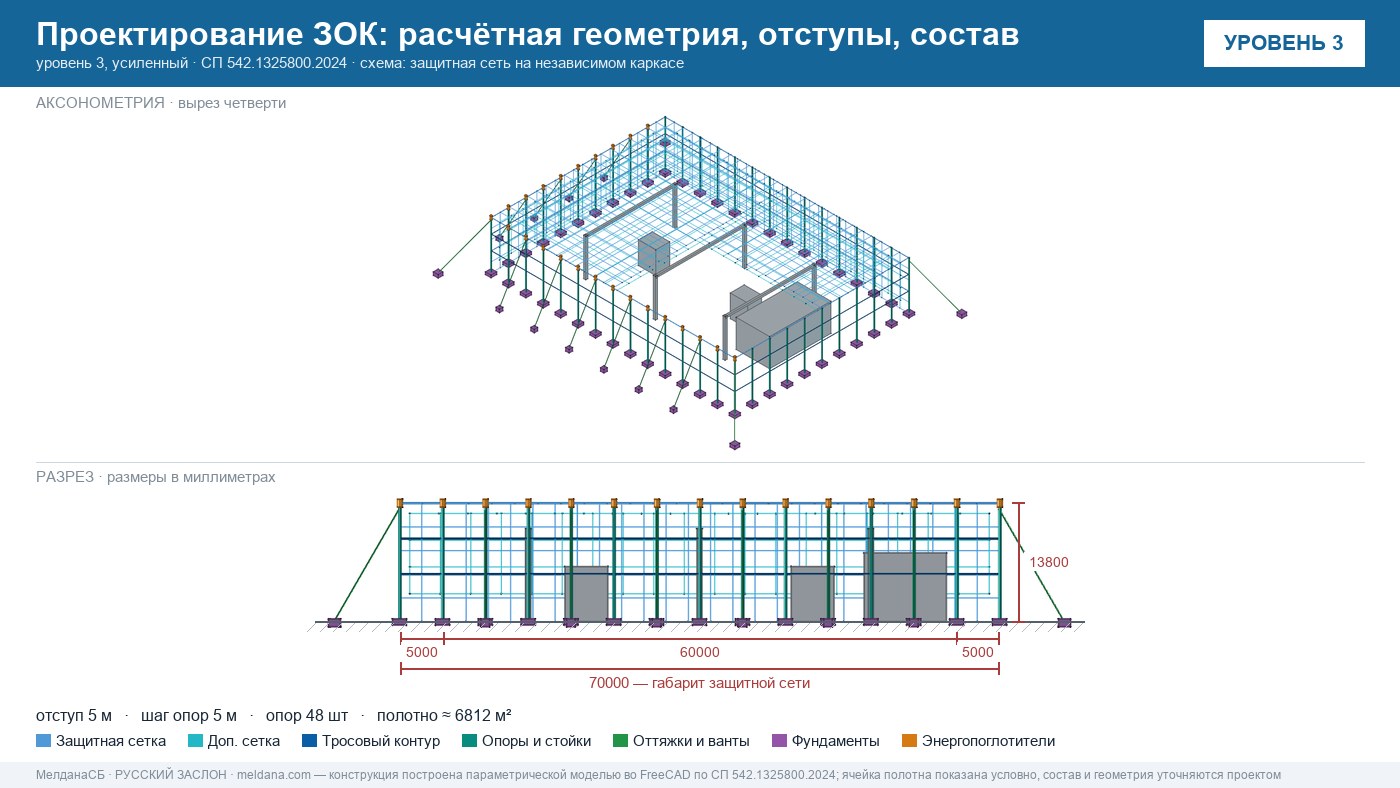

| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Сроки и экспертиза
Эскизный проект для бюджетирования — от 5 дней; полный комплект рабочей документации — от 3 недель в зависимости от объекта. Для объектов, требующих экспертизы, производитель ЗАСЛОН готовит документацию и сопровождает прохождение Главгосэкспертизы или негосэкспертизы. Главгосэкспертиза (2025) уже даёт разъяснения о предпроектной проработке защиты от БПЛА — закладывать ЗОК нужно на стадии проекта.
Стоимость проектирования
Эскизный проект — от 80 000 ₽; полный комплект РД по СП 542 — от 350 000 ₽; сопровождение экспертизы — индивидуально. Проект засчитывается при заказе ЗОК под ключ. Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО. Заказать проектирование ЗОК →
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Можно ли заказать только проект?
Нужна ли экспертиза проекта ЗОК?
Сколько занимает проектирование?
Что входит в рабочую документацию?
Кто отвечает за расчёт?
